老麦景图的新创意 McIntosh MC901胆石双单声道后级


线材、摆位、电源、避震、空间处理都是调音的手段,但要论效果之明显,恐怕都不及用Bi-Amp双功放推动音箱。我们下面就来说说如何用双功放驱动音箱:

●为了怕引起震荡情形,前级功放或CD机必须要有两组输出功能,而且内部不是并联方式,必须与两组都有放大功能,这在比较新的产品上一般都会具备。如果前级或CD机没有双输出,用Y型插等进行并连分接,对讯号会有很多损耗,并不推荐。


●最好两部功放的增益值相同(不是功率相同),这样才不会产生音量上的差异。我们可以自己测量功放的增益值,得准备一个万用电表与一张有固定频率输出的测试CD。用CD机播出一个固定频率的讯号,再以电表量测后级功放喇叭输出端的输出电压值,为方便计算的缘故,我们调整前级音量旋钮使得输出电压为1V。固定输出电压后,再回头以电表测量前级讯号输出端的电压值,得出数值后,将后级的电压除以前级的输出电压,便可以得出后级的增益值为多少。如果双功放系统中两部都是合并功放,增益值就不需要考虑,因为随时可以调整。万一两部后级增益有别呢?这时必须在其中一部功放前面,串上可变电阻或加上一部前级连接(主动或被动均可)作为调整之用,建议千万别自找麻烦,两部功放中最好其中一部要自带有音量控制。


●最好两部功放的输入阻抗不要差距过多。当前级或CD机连接两部功放时,电流会往较低阻抗的地方流动,所以会使得拥有较高输入阻抗的一方电流量减少,造成所负责驱动的单元声音变得很小。若不愿改变后级的搭配,就必须在较低输入阻抗的后级功放前面,先串入一台缓冲前级,使两台后级的输入阻抗差距不会过大。通常输入阻抗的多少,在器材的规格表上皆有详细的记载,若不知道输入阻抗的数值,可将讯号线连接至后级功放的输入端,再将电表开至电阻档量测讯号线端,便可得到输入阻抗的值,虽不是很精确但仍可以作参考之用。


●最好推动低音的功放功率稍大一点。低音单元需要更大的电流量来驱动与控制,所以通常负责驱动低音单元的功放负载会较大,输出电压变得低一些,对部分驱动力不足的功放可能会造成问题,尤其是在大动态音乐时,小功率功放对付的低音很可能会“缩水”。原则上小功率推中高音,大功率推低音就没错。或者说,当使用双功放Bi-Amp推动时,只要空间条件许可,不妨将低音的音量略微加大,这样更容易获得金字塔型的平衡听感 。


●再来是相位的确定。双功放有可能相位不同,尤其是两部胆机一起工作。如果家里有示波器,将讯号输入功放后,再将功放喇叭端子与示波器的输入端连结,示波器便能显示出两部功放的波形,是否相位一致便一目了然。若是功放间有反相的情况,将其中一部的喇叭线正负端反接便可以解决。多数发烧友没有这项设备,可利用某些的测试CD中的相位测试功能,也可以检测出相位是否正确。


●音色匹配。从理论上来说,用音色甜美的胆机推号角中高音,用力气大的晶体管功放推低音,岂不鱼与熊掌兼得?别忘了这只是理论,前面提到的增益值、阻抗、功率等条件都要考虑,一切妥当自然可以尝试看看。在双功放调音技巧中,使用两部相同的功放驱动是比较简单且省事的方式。但若想得到更高的音质享受,两台个性不同的功放却可能创造更多奇迹。


●最后就是高低音量感调配的原则。第一,人声与小提琴声在大音量下听起来不能刺耳。第二,低频段量感听起来要够沉够弹性,而且要有收放自如的控制力与速度感。第三,整体声音要有扎实稳固的平衡感。调整时当然得用各式各样的音乐内容,最后还应该以钢琴来总验收。钢琴的音域很广,可说涵盖了音响的所有频域,假若觉得有些频段声音很强,有些很弱,那表示高、中、低频段量感不平衡;万一低音键没有权威感、规模感,那就表示低频段不够扎实;或是中音键、高音键没有光泽与甜味,那就表示中高频段的量感不是很恰当;要是钢琴的触键质感钝钝的、糊糊的,就可能是低频段量感太多;假若觉得琴键弹下去之后泛音不够丰富,那也表示高中频段的量感不恰当。

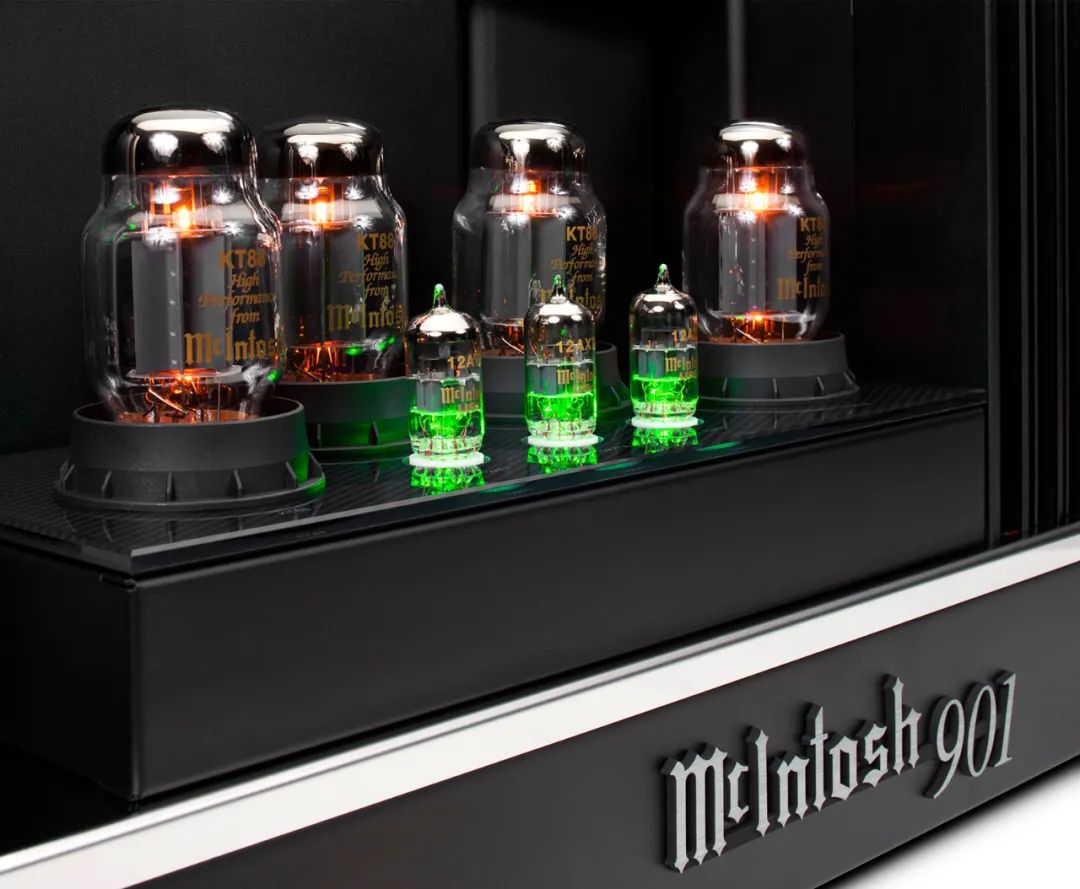

▲MC901真空管放大电路所使用的真空管,每一侧包括输入级12AX7A一只,驱动级12AT7两只,后方围绕着四只KT88功率管


麦景图的设计师大概也体验过双功放搭配的好处,新推出的MC901单声道后级,内部干脆装置了真空管与晶体管两种不同线路,真空管电路提供300瓦最高输出功率,只负责推动高频与中频范围;晶体管电路提供600瓦最高输出功率,负责推动低频范围。背面板真空管与晶体管输出分别都有2、4、8欧姆阻抗负载,还能独立调整输出增益,真空管与晶体管放大线路各自拥有独立的电源供应,这根本就是最完美的Bi-Amping方式,完全不需要考虑上述的限制与条件。MC901可以说是从立体声音响以来最实用的创举,原理很简单,但从来没有其他音响厂商去尝试。就算不玩双功放驱动,MC901等于同时拥有大功率晶体后级与真空管后级,想听哪一种音色都可以随时切换,岂不是鱼与熊掌可以得兼。

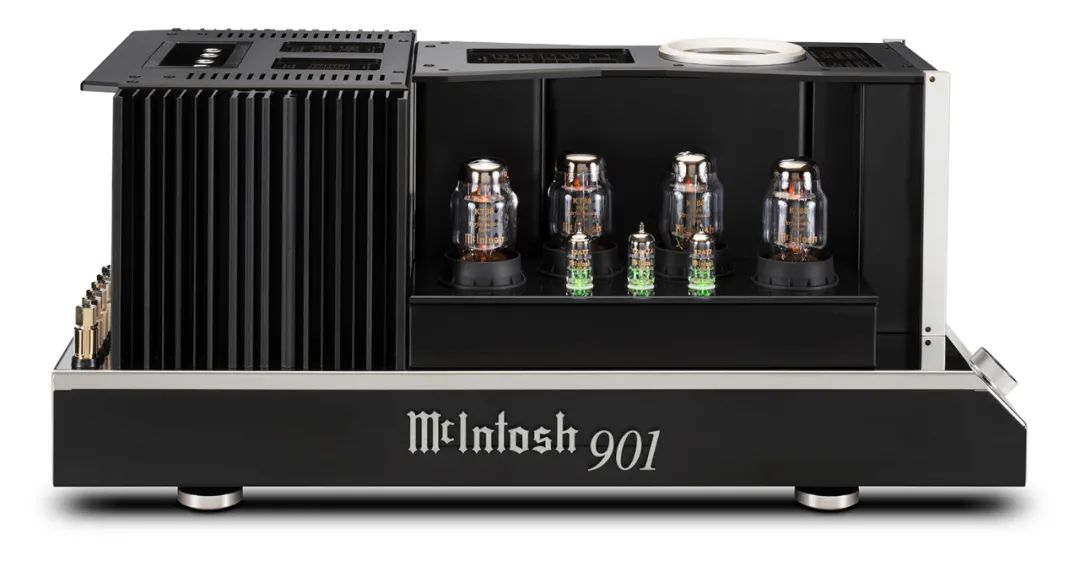

MC901底座线条与2009年做为品牌60周年限量复刻、并于2016年量产复刻新版的MC75单声道后级极为近似,黑色底座侧板的商标及型号,散发出麦景图别树一帜的气质与高辨识度

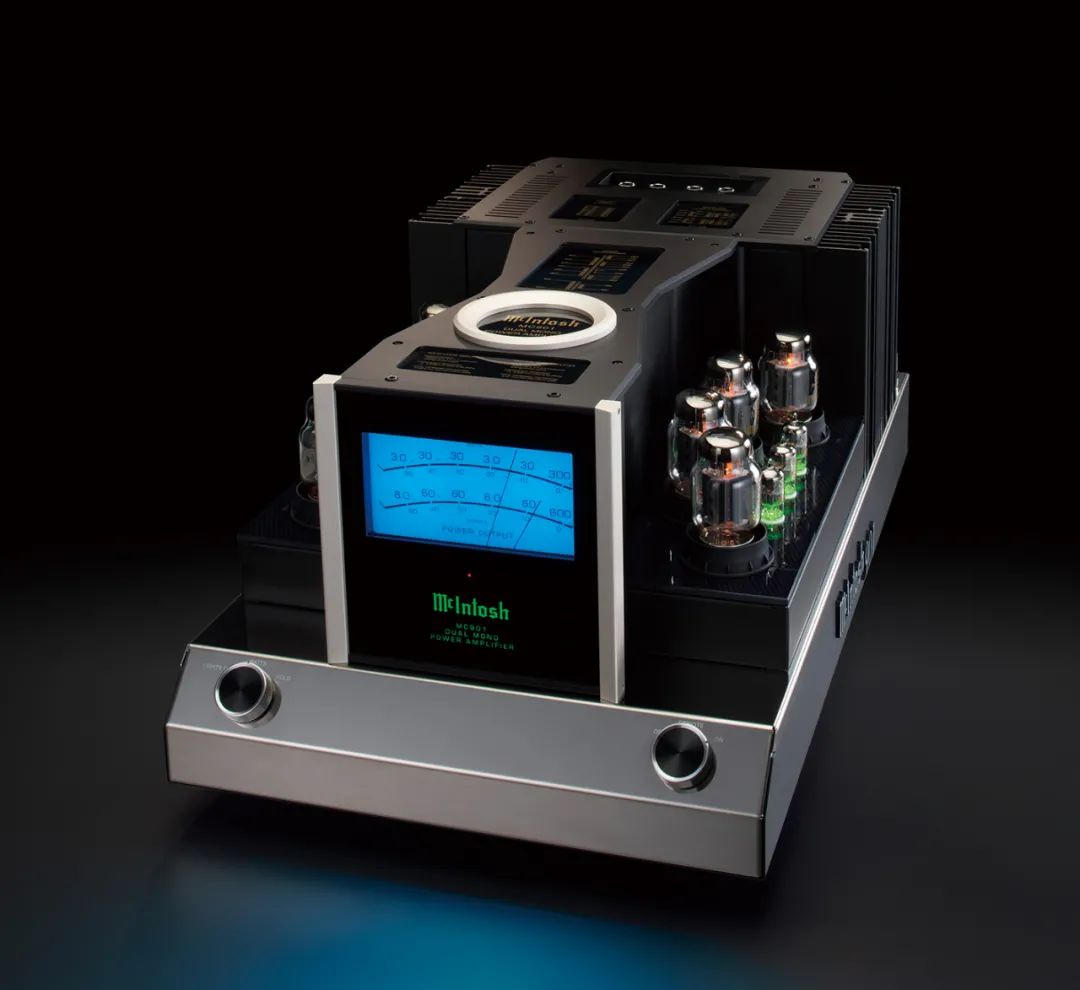

MC901延续了湖水蓝大表头、发光绿色商标与输出变压器等传统设计元素,在此基础上却能不断创新,首先就得点个大大的赞。面板上的表头拥有两根指针,短的指向600瓦给晶体机用;长的指向300瓦给真空管机用,工作时两根指针会有不同的摆幅。真空管放大总共使用了两只12AX7A(输入级),四只12AT7(驱动级)与八只KT88功率管,全都打上麦景图商标,最高可提供300瓦输出。目前麦景图输出功率最大的单声道胆机MC2301,输出功率也是300瓦,使用两只12AT7与八只KT88,各项参数都与MC901非常近似。晶体管放大输出600瓦,与MC611单声道后级相同,同样使用双平衡(Quad Balanced,每声道各有一组正相位与一组负相位线路)来去除噪音,各项参数也很接近。如此说来,MC901等于是MC2301与MC611的简化版二合为一,它的定价就实在太划算了!

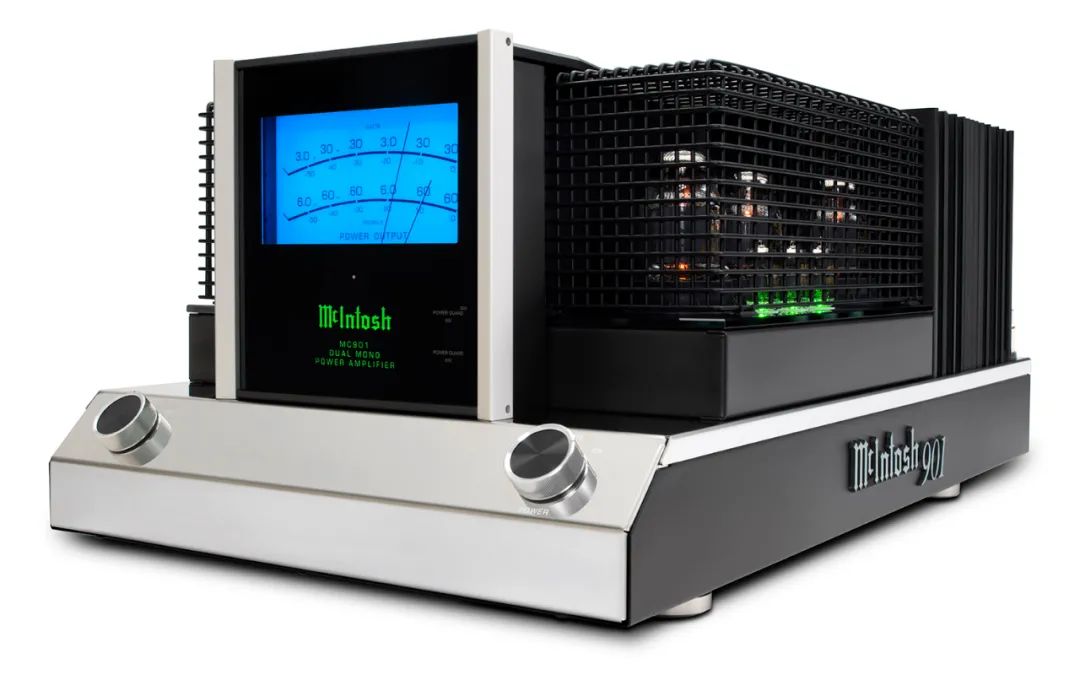

MC901搭载的功率表是内外两圈的Dual View新设计,上层外圈显示真空管输出功率、下层内圈则为晶体 管输出功率,当用双功放输出时,两个表头同时竞相跳动煞是有趣


虽然把晶体管与真空管装在一个机箱中,但电源分别独立,输出变压器也是分开的,晶体管的称为自耦输出变压器,真空管称为全耦合输出变压器。因为两者的初次级线圈绕组做法不同,功能也不同,晶体后级的输出阻抗低,而真空管后级的输出阻抗高。麦景图坚持采用变压器耦合,不仅可以跟音箱的阻抗得到比较好的匹配,阻挡音箱单元传回的反电动势,还可以对音箱多一层保护,所以就算成本更高,也一直坚持牺牲阻尼因子来换取上述好处。阻尼因子较低表示对单元的控制没有那么迅速紧密,这也是麦景图功放在听感上趋向柔和松软有弹性的原因之一。

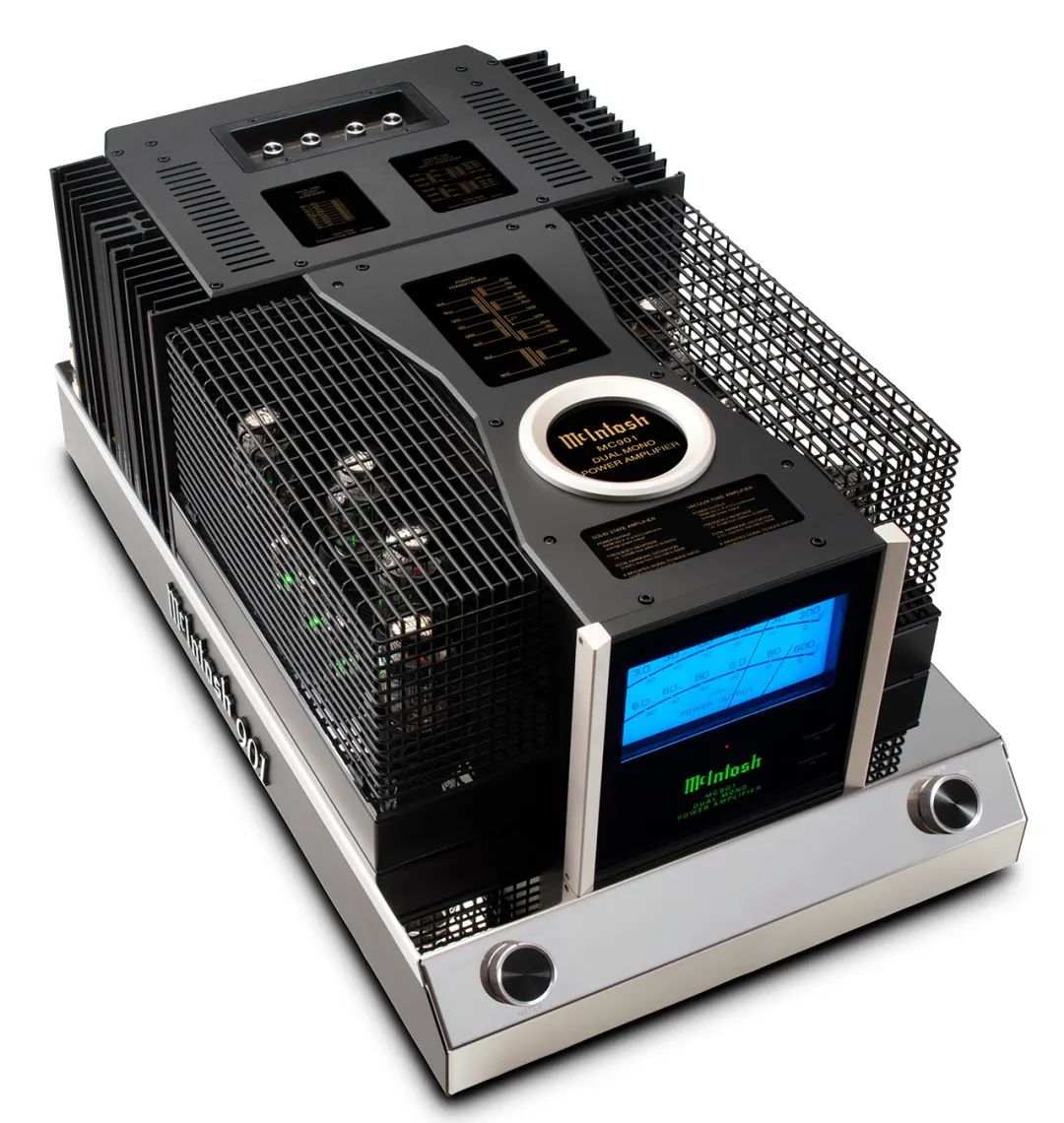

MC901机身宽度为444.5mm、高度337mm、深度则达749mm,由上往下俯视比例相当瘦长,前方2/3箱体向内凹,左右两侧是保护铁网,整体造型极富变化与趣味


双功放具体要怎么使用呢?在MC901背板有复合(Composite)输入与两组平衡Direct输入端,前者会经过电平调整与分频滤波线路,后者则信号直接给后级。Direct输入端给外接分音器的用家,此时MC901就可以提供真空管与晶体管两路功放。一般使用复合输入端,音乐信号会先经过MC901的低通与高通滤波,最后才送进音箱,而MC901提供的是高中与低之间的一个分频点,不管对二分频或三分频音箱,如何调整就变得很重要。在MC901后方顶部有晶体与真空管的低通滤波,分别可调分频点与电平。建议按照音箱说明书中的中音、低音分频点来设定,例如Sonus Faber的SONETTO VIII落地音箱是三分频设计,原厂标示分频点是270Hz与3kHz,中高音不管,我们得把MC901调到250Hz到300Hz之间,而且真空管与晶体两组低通滤波同时设定。MC901分频点是连续式而不是级进式调整,如果音箱分频点与MC901标示的不同,可以取比较接近的数值。

顶板中央圆圈内标示着MC901是双单声道后级

至于Level电平调整,厂方建议要用减法而非加法。也就是说,如果觉得低频量感太少,并不是增加低音电平而应该减少高音量感;如果觉得高频不够应该要减少低音,这样就能达到平衡。因为如果用加法,两部功放此起彼伏的提高电平,可能会超过功放负荷损及音箱。当然MC901里面有多重保护线路,正常使用绝对安全。第一种是Sentry Monitor,一旦输出端短路、错误的阻抗搭配或真空管损坏,就会自动把功放关掉,真空管功放的三只小管子会发出红光。第二种是Power Guard,可以动态调节输入电平,避免输出过大而让音乐信号产生削峰。第三种是Power Guard Screen Grid,持续监控KT88功率管帘栅级电流,如果电流过大会自动降低输入电平避免KT88损坏。

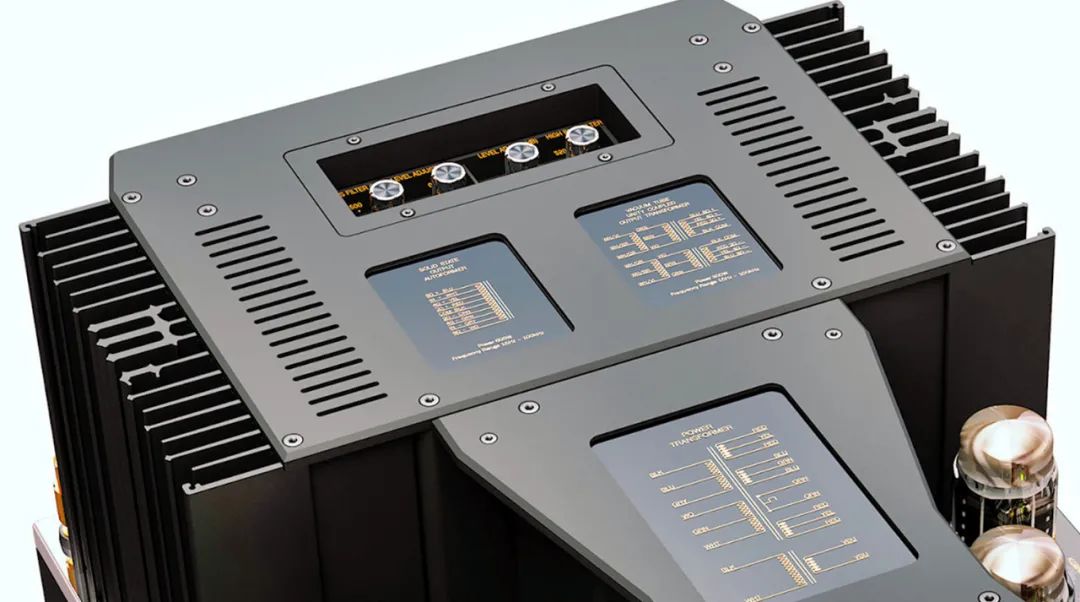

MC901机箱后段左右两侧各有一块散热片(散热片中段叶片截面是麦景图商标的Mc字样),此处就是晶体放大部分。顶板后缘处有四颗旋钮,它们是晶体及真空管两组放大电路的滤波频率与增益控制,滤波频率有100/130/180/250/300/400/550/800/1kHz等多段设定,增益控制则可在-6dB至+3dB范围内连续调整


现在几乎所有音箱都有双线Bi Wire端子,所以搭配不是问题。灵敏度也不是问题,即使像ATC、PMC等大食音箱,采用双功放驱动,600瓦专门对低音单元,效果还能不好吗?有人建议用银线连接真空管功放推中高音,取其透明细致反应快;用铜质喇叭线连接晶体功放推低音,取其饱满扎实有力。当然你也可以反过来,让高音更温暖,低音更快速。至于两组功放的电平要如何调整,这并没有一定标准,发烧友要依照聆听空间条件、个人的爱好去调整,并反复以古典、爵士、流行音乐等类型的音乐验证。而两组功放以不同量混和时,微妙的声音变化非常有趣,低频太多会降低音乐活生感;低频太少丰厚感与冲击力都不足;高频量感太少会觉得乐器的光泽不够。总之,只有不断尝试才能找到自己最喜欢的音乐平衡感。

MC901内部有真空管与晶体两组后级,自然两者的喇叭端子是分开的,左半部是真空管输出、右半部为晶体输出,而且各自都有2欧姆、4欧姆与8欧姆负载的三组喇叭端子。背板的三组输入端子,左侧是真空管电路直接输入,最右侧是晶体电路直接输入,中间则是两者共享的复合输入


当把两部功放的音量调整到适当的平衡感之后会发现,音响的瞬态反应变快了,空间感与音场变大了,层次感远近分明,定位感很清楚,声音细节也多起来了,呈现在眼前的是豁然开朗的景象。双功放来调整高音与低音的量感时,好像烹调食物要放多少调味料?什么样的火候?我们都可以自己决定,经由微妙的搭配让食物发出最高的美味。我们不可能为了听音响而换房子、不能为了听音乐而大兴土木、不能买到与自己的空间和器材搭配完美的音箱时,MC901的双功放也许是直达音响天堂的妙方。

看看MC901与工作人员的合照,就可得知这部重达81.6公斤的双单声道后级体型有多么巨大了


那如果把MC901当成单声道的300瓦胆机,或600瓦的晶体机使用呢?时间关系,没有机会与麦景图MC2301与MC611两部后级互相对比,但毫无疑问的,二者都具备明显的麦景图味道。也就是低音饱满有弹性,高音甜美有韵味,中音又开阔无压力,音乐基础特别扎实稳固。新的麦景图风格趋向中性,有着优异的分析力,线条干净凝聚,速度与活生感都不错。300瓦的胆机的确有味道,高音更浓郁有光泽,宽松感与空气感更好,低音的重量感也略胜一筹。600瓦的晶体机速度稍快,反应比较敏捷,乐器与人声的线条比较内敛,低频的扎实权威感与下潜能力占了上风。300瓦与600瓦的差距从音量上反应不出来,除非播放RR唱片的爆棚录音,才能知道两者略有差异。


当然,笔者最推荐的还是把MC901作为双功放来使用。可以这么说:如果用一部功放来推音箱,大概只能听到音箱的80%表现能力。用了MC901之后,才能100%发挥。老麦景图的新创意,真是好啊!

总代理:昇和影音(020)84886628
售 价:¥318000元
